접지란 무엇일까? 전기 안전에서 중요한 이유
전기를 공부하거나 전자제품을 사용하다 보면 접지라는 말을 자주 듣게 됩니다. 콘센트에도 접지가 있고, 전기 설비에도 접지가 있으며, 산업 현장 장비에도 접지가 필요합니다.
접지는 단순히 “땅에 연결하는 것”처럼 보일 수 있습니다. 하지만 실제로는 전기 안전, 감전 방지, 장비 보호, 노이즈 감소와 깊게 관련된 중요한 개념입니다.
특히 고전압 장비, 전원장치, 모터, 산업용 제어반, 컴퓨터, 통신 장비에서는 접지가 제대로 되어 있지 않으면 위험하거나 이상 동작이 발생할 수 있습니다.
이 글에서는 접지가 무엇인지, 왜 필요한지, 접지가 전기 안전에서 어떤 역할을 하는지 쉽게 정리해보겠습니다.
- 접지는 전기 설비나 장비를 대지와 연결해 기준 전위를 만들고 위험 전류를 안전하게 흘려보내는 구조입니다.
- 접지는 감전 위험을 줄이고, 누전이나 고장 상황에서 보호장치가 동작하도록 도와줍니다.
- 접지는 장비 보호, 노이즈 감소, 정전기 방전에도 중요한 역할을 합니다.
- 접지가 되어 있다고 해서 모든 전기 사고가 완전히 사라지는 것은 아닙니다.
- 전기 안전에서는 접지, 누전차단기, 절연, 차단기, 보호회로가 함께 중요합니다.
목차
1. 접지란 무엇인가?

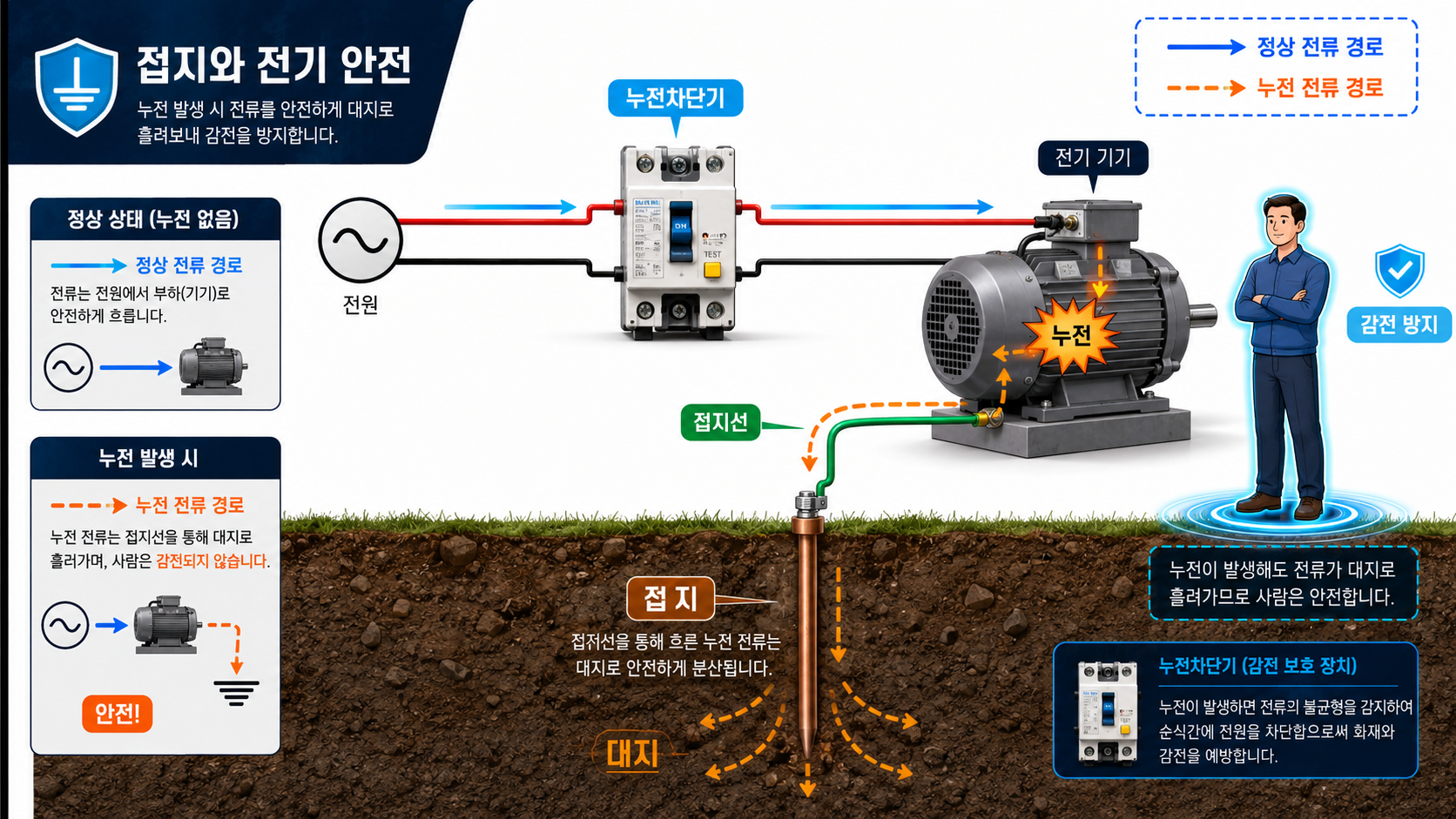

접지는 전기 설비나 장비의 특정 부분을 대지, 즉 땅과 전기적으로 연결하는 것입니다.
여기서 땅은 단순한 흙이 아니라, 전기적으로 매우 큰 기준점처럼 생각할 수 있습니다. 전기 회로에서 기준이 되는 전위를 만들고, 고장이나 누전이 발생했을 때 위험한 전류가 사람 대신 안전한 경로로 흐르도록 도와줍니다.
예를 들어 금속 외함이 있는 전기제품 내부에서 전선이 손상되어 외함에 전기가 닿았다고 가정해보겠습니다. 접지가 없다면 사람이 그 외함을 만졌을 때 전류가 사람 몸을 통해 흐를 수 있습니다.
하지만 접지가 잘 되어 있으면 누설 전류는 사람보다 접지선을 통해 땅으로 흐르기 쉬워집니다. 이 과정에서 차단기가 동작하거나 누전차단기가 전원을 끊어 사고를 줄일 수 있습니다.
접지는 전기가 이상한 곳으로 새어 나왔을 때, 사람이 아니라 안전한 길로 빠져나가게 만드는 우회도로와 비슷합니다.
2. 왜 전기를 땅에 연결할까?
전기를 땅에 연결하는 이유는 크게 세 가지로 볼 수 있습니다.
- 안전한 기준 전위를 만들기 위해
- 누전이나 고장 전류를 안전하게 흘려보내기 위해
- 전기적 노이즈와 정전기를 줄이기 위해
전기 회로에서는 기준이 필요합니다. 전압은 절대적인 값이라기보다 두 지점 사이의 전위차입니다. 접지는 여러 장비와 회로가 공통으로 참조할 수 있는 기준점을 만들어줍니다.
또한 전기 장비가 고장 났을 때 위험한 전압이 금속 외함이나 사람이 만질 수 있는 부분에 걸릴 수 있습니다. 이때 접지는 위험 전류가 안전한 경로로 빠져나가게 해줍니다.
산업 현장에서는 접지가 특히 중요합니다. 모터, 인버터, 제어반, 센서, 통신 장비가 함께 동작하는 환경에서는 접지 상태가 나쁘면 노이즈가 커지고 장비 오동작이 발생할 수 있습니다.
| 접지 목적 | 역할 | 예시 |
|---|---|---|
| 감전 방지 | 누설 전류를 안전한 경로로 보냄 | 금속 외함이 있는 전기제품 |
| 장비 보호 | 고장 전류로부터 장비를 보호 | 전원장치, 제어반, 산업 설비 |
| 노이즈 감소 | 전기적 잡음을 줄이고 기준 전위를 안정화 | 센서, 통신 장비, 측정 장비 |
3. 접지는 감전을 어떻게 줄여줄까?
감전은 전류가 사람 몸을 통해 흐를 때 발생합니다. 전류는 항상 흐르기 쉬운 경로를 따라가려는 성질이 있습니다.

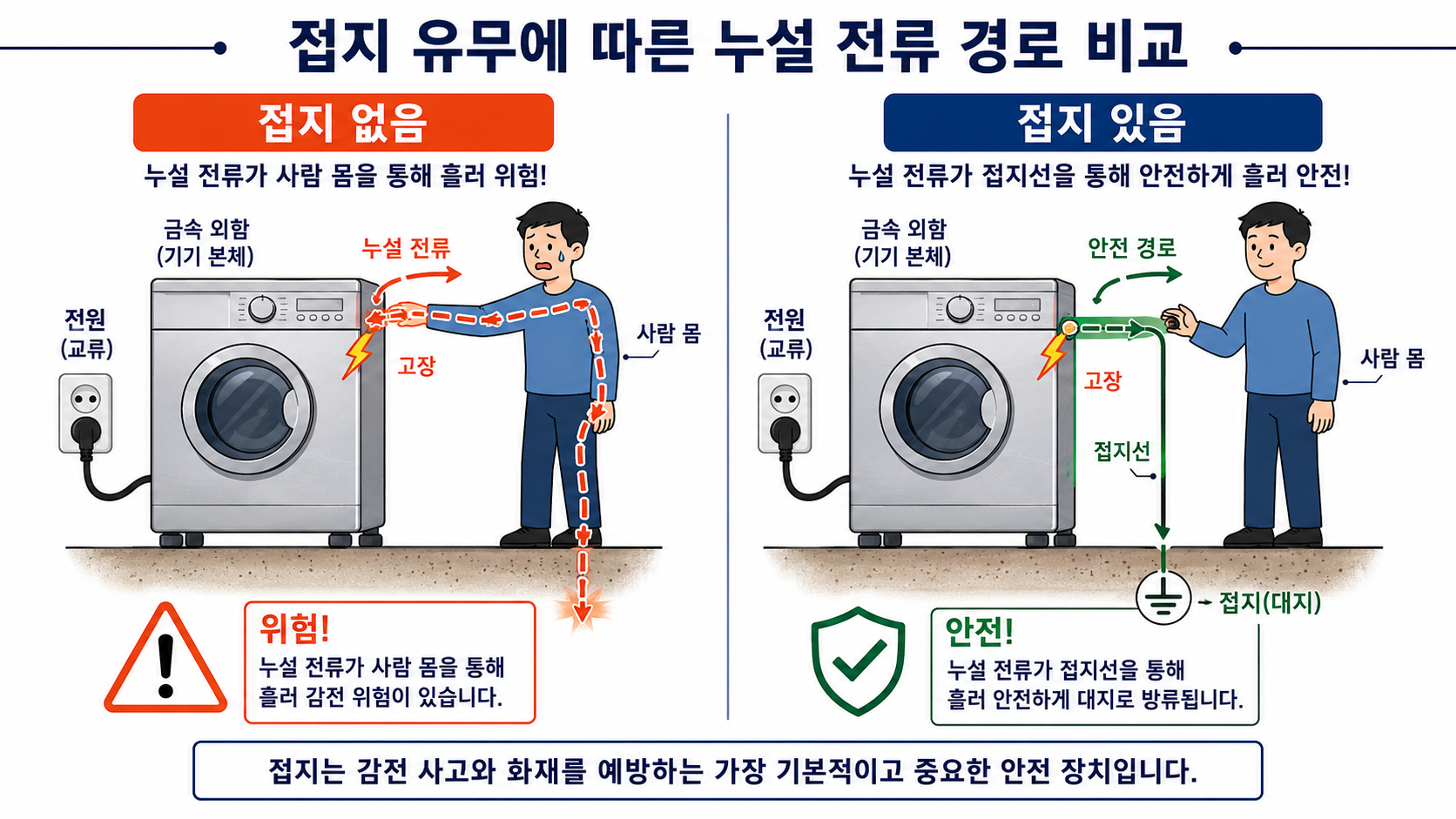

전기제품의 외함에 문제가 생겨 전기가 새어 나왔다고 생각해보겠습니다. 접지가 없으면 사람이 외함을 만졌을 때 사람 몸이 전류가 흐르는 경로가 될 수 있습니다.
반면 접지가 되어 있으면 전류가 접지선을 통해 땅으로 흐르는 경로가 생깁니다. 접지선은 사람 몸보다 훨씬 낮은 저항의 경로가 되도록 설계됩니다.
물론 접지가 있다고 해서 감전 위험이 0이 되는 것은 아닙니다. 접지 상태가 불량하거나, 누전차단기가 없거나, 전기 설비가 잘못 구성되어 있으면 여전히 위험할 수 있습니다.
하지만 접지는 전기 안전에서 매우 중요한 1차 보호 구조입니다.
4. 접지와 누전차단기의 관계
접지와 함께 자주 등장하는 장치가 누전차단기입니다.
누전차단기는 전기가 정상 경로로 흐르지 않고 다른 곳으로 새어 나가는 상황을 감지해 전원을 차단하는 장치입니다.
정상적인 회로에서는 들어간 전류와 나온 전류가 거의 같아야 합니다. 그런데 전류 일부가 사람 몸이나 접지 경로를 통해 새어 나가면 들어간 전류와 나온 전류에 차이가 생깁니다. 누전차단기는 이 차이를 감지합니다.
| 구분 | 역할 | 쉽게 말하면 |
|---|---|---|
| 접지 | 누설 전류가 흐를 안전한 경로를 제공 | 전기가 빠져나갈 안전한 길 |
| 누전차단기 | 전류가 새는 것을 감지하고 전원 차단 | 이상 상황을 감지해 전기를 끊는 장치 |
접지와 누전차단기는 역할이 다르지만 함께 있을 때 안전성이 높아집니다. 접지는 위험 전류가 흐를 경로를 만들고, 누전차단기는 이상 전류를 감지해 전원을 끊습니다.
접지는 전류가 흐를 경로를 만들고, 누전차단기는 비정상 전류를 감지해 전원을 차단합니다. 둘은 서로 대체하는 것이 아니라 함께 전기 안전을 높이는 요소입니다.
5. 접지는 노이즈를 줄이는 데도 중요하다
접지는 감전 방지뿐 아니라 전기적 노이즈를 줄이는 데도 중요합니다.
전자회로나 산업 장비에서는 여러 장치가 동시에 동작합니다. 모터, 인버터, 릴레이, 스위칭 전원장치, 통신 장비가 함께 있으면 전기적 잡음이 발생할 수 있습니다.
이 잡음은 센서 신호를 흔들리게 하거나, 통신 오류를 만들거나, 제어기가 잘못된 값을 읽게 만들 수 있습니다.
접지는 이런 노이즈가 장비 전체에 떠다니지 않도록 기준점을 안정화하고, 불필요한 전기적 잡음을 줄이는 데 도움을 줍니다.
특히 아래 장비에서는 접지와 차폐가 중요합니다.
- 센서 측정 장비
- PLC 제어반
- 인버터와 모터 시스템
- 통신 장비
- 오디오 장비
- 의료·계측 장비
접지 상태가 나쁘면 전기적으로 민감한 장비에서는 값이 튀거나, 통신이 끊기거나, 원인을 찾기 어려운 오동작이 생길 수 있습니다.
6. 접지의 종류는 어떻게 나뉠까?
접지는 목적과 위치에 따라 여러 방식으로 나뉩니다. 세부적인 전기 설비 기준은 복잡하지만, 기본 개념 수준에서는 아래 정도를 이해하면 충분합니다.
| 접지 구분 | 역할 | 예시 |
|---|---|---|
| 보호 접지 | 감전 방지와 장비 보호 목적 | 금속 외함, 전기 설비 접지 |
| 기능 접지 | 회로나 장비가 정상 동작하기 위한 기준 제공 | 전자회로 기준점, 통신 장비 기준 전위 |
| 차폐 접지 | 전자파 노이즈와 외부 잡음 감소 | 실드 케이블, 계측 장비, 통신선 |
| 정전기 접지 | 정전기 축적 방지와 방전 | 반도체 작업대, 방전 매트, 작업자 손목 밴드 |
실제 현장에서는 접지 방식과 접지 저항, 접지선 굵기, 접지 위치 등이 중요합니다. 하지만 처음 접지를 이해할 때는 목적이 무엇인지부터 구분하는 것이 좋습니다.
즉, 접지는 단순히 전선을 땅에 연결하는 행위가 아니라, 안전과 장비 동작을 위해 설계되는 전기적 기준 구조입니다.
7. 접지에 대해 자주 하는 오해
접지는 중요한 개념이지만, 처음 배울 때 몇 가지 오해가 생기기 쉽습니다.
접지는 전기를 없애는 장치가 아니다
접지는 전기를 마법처럼 없애는 장치가 아닙니다. 위험 전류가 안전한 경로로 흐르도록 만드는 구조입니다. 전류는 사라지는 것이 아니라 접지 경로를 통해 흘러갑니다.
접지가 있으면 무조건 안전한 것은 아니다
접지가 있어도 접지선이 끊어져 있거나, 접지 저항이 너무 크거나, 보호장치가 제대로 동작하지 않으면 위험할 수 있습니다. 접지는 안전 시스템의 한 요소입니다.
접지와 중성선은 같은 것이 아니다
가정용 전기에서 중성선과 접지는 특정 조건에서 전위가 비슷해 보일 수 있지만 역할이 다릅니다. 중성선은 정상 전류가 흐르는 회로의 일부이고, 접지선은 고장이나 누전 상황에서 안전을 위한 보호 경로입니다.
접지를 아무 곳에나 연결하면 되는 것은 아니다
접지는 설계 기준에 맞게 구성해야 합니다. 잘못된 접지는 오히려 노이즈를 키우거나, 장비 간 전위차를 만들거나, 감전 위험을 줄이지 못할 수 있습니다.
접지는 전기 안전과 관련된 중요한 설비입니다. 실제 시공이나 점검은 전기 설비 기준에 맞게 진행되어야 하며, 임의로 접지선을 연결하거나 제거하면 위험할 수 있습니다.
핵심 정리
- 접지는 전기 장비를 대지와 연결해 안전한 전류 경로를 만드는 구조입니다.
- 접지는 감전 방지, 장비 보호, 노이즈 감소, 정전기 방전에 중요한 역할을 합니다.
- 누전이 발생하면 접지선은 위험 전류가 사람 대신 흐를 수 있는 경로를 제공합니다.
- 누전차단기는 비정상적인 전류 흐름을 감지해 전원을 차단합니다.
- 접지는 전기를 없애는 장치가 아니라, 위험 전류가 안전하게 흐를 경로를 제공하는 장치입니다.
- 전기 안전은 접지 하나만으로 완성되지 않고, 절연, 차단기, 누전차단기, 설비 기준이 함께 중요합니다.
FAQ
Q1. 접지는 왜 필요한가요?
접지는 누전이나 고장 상황에서 위험 전류가 사람 몸을 통해 흐르지 않고 안전한 경로로 빠져나가도록 돕습니다. 또한 장비 보호와 노이즈 감소에도 필요합니다.
Q2. 접지가 있으면 감전이 완전히 막히나요?
완전히 막힌다고 볼 수는 없습니다. 접지는 감전 위험을 줄이는 중요한 보호 요소이지만, 누전차단기, 절연, 차단기, 올바른 시공이 함께 필요합니다.
Q3. 접지선과 중성선은 같은 건가요?
아닙니다. 중성선은 정상적으로 전류가 흐르는 회로의 일부이고, 접지선은 고장이나 누전 상황에서 안전을 위해 사용하는 보호 경로입니다.
Q4. 접지는 노이즈와도 관련이 있나요?
네. 접지는 회로나 장비의 기준 전위를 안정화하고, 전기적 노이즈가 장비에 영향을 주는 것을 줄이는 데 도움을 줍니다. 특히 센서, 통신, 계측 장비에서 중요합니다.
Q5. 접지 표시 기호는 무엇인가요?
접지 기호는 보통 아래로 갈수록 짧아지는 여러 개의 수평선 형태로 표시됩니다. 회로도나 전기 도면에서 기준 전위나 대지 연결을 나타낼 때 사용됩니다.
개념 정리
- 접지: 전기 설비나 장비를 대지와 연결해 안전한 전류 경로와 기준 전위를 만드는 구조입니다.
- 대지: 전기적으로 기준이 되는 넓은 땅을 의미합니다. 접지는 장비를 대지와 연결합니다.
- 접지선: 장비와 접지 지점을 연결하는 전선입니다. 누전이나 고장 전류가 흐를 수 있는 보호 경로입니다.
- 누전: 전류가 정상적인 회로가 아닌 다른 경로로 새어 나가는 현상입니다.
- 누전차단기: 누전이 발생했을 때 전류의 불균형을 감지해 전원을 차단하는 장치입니다.
- 보호 접지: 감전 방지와 장비 보호를 목적으로 하는 접지입니다.
- 기능 접지: 회로나 장비가 정상적으로 동작하기 위해 기준 전위를 제공하는 접지입니다.
- 차폐 접지: 전자파 노이즈와 외부 잡음을 줄이기 위해 사용하는 접지입니다.
